Watt-Modulator
Le dimmer qui transforme le surplus en chaleur. Il module finement la puissance envoyée à une résistance, en suivant la consigne de votre Watt-Guardian.
Découpe de phase
Doser la puissance, pas tout ou rien.
Sur un dimmer Robotdyn, le Modulator amorce le triac à un angle précis de chaque alternance : plus l'amorçage est tardif, moins il passe de puissance. C'est ainsi qu'il colle au surplus, watt par watt, plutôt que de claquer un relais ON/OFF.
Piloté & chaînable
Aux ordres du Guardian.
- Marche forcée (boost) — pleine puissance pour une durée, hors régulation.
- Sécurité thermique par sonde — coupure et hystérésis paramétrables.
- Chaîne parent → enfant — délestage du surplus vers un second dimmer.
- Bypass de secours — si le zero-cross local lâche, l'enfant prend le relais.
Matériel
Sur quoi ça tourne.
Du matériel courant et bon marché. Le firmware s'adapte à la carte via les variantes de compilation.
ESP32-S3 N16R8
- ESP32-S3 (LX7 double cœur, 240 MHz)
- 16 Mo flash (N16) · 8 Mo PSRAM octale (R8)
- Wi-Fi + Bluetooth LE 5
- USB-C natif · écran OLED possible
RobotDyn AC Light Dimmer
- Triac + détection de passage par zéro
- Découpe d'angle de phase
- ≈ jusqu'à 3,8 kW (selon triac / dissipateur)
- Logique 3,3 V / 5 V
Dallas DS18B20 + pull-up 4,7 kΩ
- Sonde Dallas DS18B20 sur bus OneWire
- Pull-up 4,7 kΩ entre data et 3,3 V
- Coupure + hystérésis paramétrables

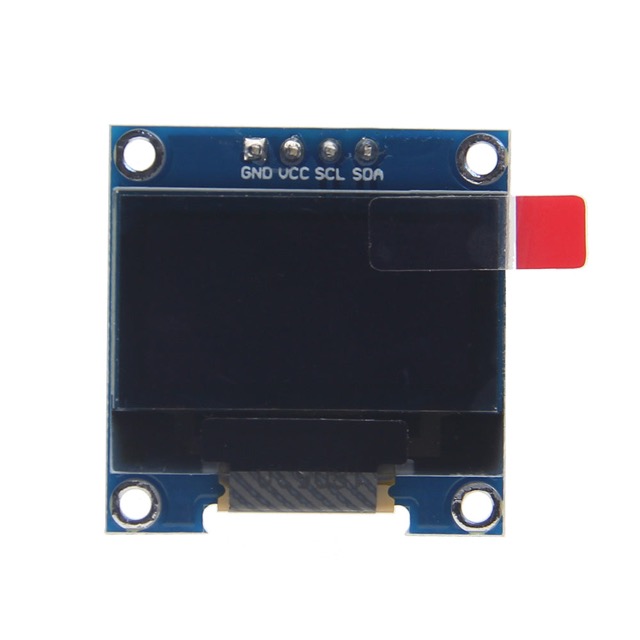

Écran OLED I²C
- Petit afficheur d'état (SSD1306)
- Bus I²C · 128×64 px
- Sur les cartes ESP32
Fonctionnalités
Bien plus qu'un variateur.
Une interface web complète pour doser, programmer, sécuriser et surveiller le dimmer — qu'il pilote une seule charge ou toute une chaîne.
Découpe d'angle de phase
Le triac Robotdyn est amorcé à un angle précis de chaque alternance : la puissance vers la charge est dosée finement, watt par watt.
Boost (marche forcée)
Pleine puissance pour une durée choisie, hors régulation — pour un appoint rapide.
Sécurité thermique multi-sondes
Sondes Dallas locales et 3 slots MQTT distants : coupure et hystérésis paramétrables.
Chaîne parent → enfant
Le surplus non absorbé est délesté vers un second dimmer, par priorité.
Minuteur
Programmation horaire des plages de fonctionnement.
Relais
Déclenchement par horaire ou par seuil de température.
Statistiques
Suivi de la régulation et de la distribution de la puissance.
🏠 Home Assistant
MQTT avec auto-découverte : les entités apparaissent toutes seules.
Sauvegardes & restauration
Configuration exportable et sauvegarde via MQTT.
Console logs & debug
Console de logs et outils de diagnostic embarqués.
⬆ Mises à jour OTA
Firmware et interface mis à jour à distance, sans câble.
Documentation
Tout pour démarrer — et le détail si besoin.
Le guide utilisateur vous accompagne pas à pas — prise en main, réglages, dépannage. La référence d'interface détaille ensuite chaque écran.
